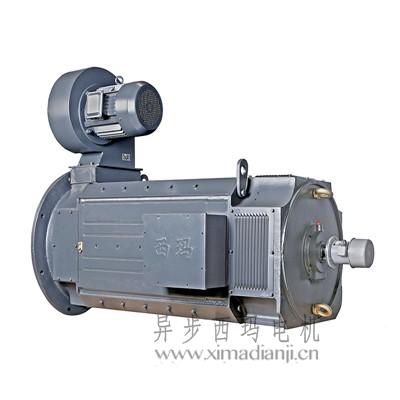

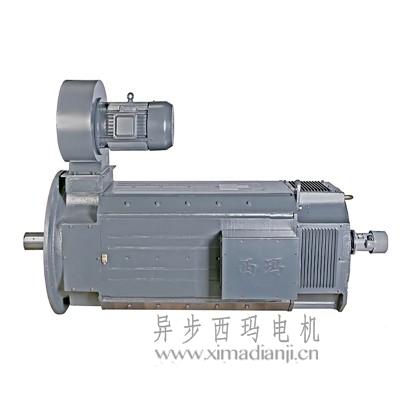

ZSN4系列水泥回转窑专用直流电机

ZSN4系列水泥回转窑专用直流电机

ZSN4系列水泥回转窑专用直流电机型号说明
      西玛ZSN4系列直流电机以ZSN4-280-11B为例:Z表示直流电机;SN表示水泥回转窑;N4表示第四次系列设计;280表示电机中心高(mm);1表示电枢铁芯长度代号;1表示端盖代号;B表示带补偿绕组。
      注:315、355机座号均带补偿绕组,“B”可不加。
            数字1、2表示短、长端盖。
            铁芯长度由长到短的代号顺序为3、2、1、09、08、07。

ZSN4系列水泥回转窑专用直流电机概述
      西玛ZSN4系列直流电机是在Z4系列直流电机的基础上,按水泥回转窑负载的工况特点开发的专用系列产品。
      ZSN4系列西玛直流电机采用八角形结构,定子空间利用率高,定子磁轭为叠片式,能承受脉动电流与较高电流变化率的工况。电机若用三相全控桥式整流电源,则可不外接平波电抗器。电机采用F级绝缘结构。使电机具有较大的容量。根据水泥回转窑的特殊工况,按电机的起动矩可达2.5倍额定转矩的要求,进行设计制造。采用管道通风的冷却方式,使电机能在粉尘转大的恶劣环境中,安全可靠的运行。

ZSN4系列水泥回转窑专用直流电机电机性能
      1、电机在下列使用条件应能额定工作:
      1.1、海拔不超过1000m。
      1.2、进入电机的冷却介质温度不超过40℃。
      1.3、电动机为连续工作制(S1)。
      1.4、电动机电枢回路和励磁由静止整电源供电,也可用直流发电机组供电。
      1.5、对管道通风冷却的电机,其风量风压应满足下表的规定,进风口在电机非换向器侧端盖上。

机座号风量(m3/h)静压(Pa)
ZSN4-22528801400
ZSN4-25030001400
ZSN4-28040001600
ZSN4-31546801600
ZSN4-35552001600

      2、电机绝缘等级为F级。
      3、电动机电枢额定电压为440V,也可根据用户要求派生出400V、220V或其他电压:低电枢电压为恒转矩调速,在电枢电流连续条件下,电机最低转速可达20r/mm,此时仍能维持额定转矩,转速平稳。
      4、电动机额定励磁电压为180V,其他励磁电压也可派生。为确保励磁系统绝缘可靠,在断开励磁回路时,需在励磁绕组二端并联一个释放电阻,以防止自感电势。在励磁电压为180~220V时,其值约为7倍励磁绕组冷态电阻值。若励磁电压为320~370V,其值约为5倍。
      5、技术数据表内的效率值为额定功率、额定电压和额定转速时的效率,它包括励磁损耗,但不包括通风装置所需的功率。
      6、ZSN4-225电机不带补偿绕组,但带串励绕组。
      7、电机提供有接地标志的接线柱。
      8、本系列电机性能均符合国家标准GB755?87《旋转电机基本技术要术》及部颁标准JB6316?92《Z4系列直流电动机技术条件》,也可按国际电工委员会标准IEC34-l的要求考核。

ZSN4系列水泥回转窑专用直流电机订货须知
      1、订货前请先查阅西玛电机产品样本确定所需产品的型号规格等数据,在订货合同中注明电机型号、功率、电压、转速、励磁方式、励磁电压通讯结构安装形式等数据。技术数据见表3,外形安装尺寸见图1-5。
      2、对西玛电机产品有特殊要求时,如双轴伸、出线盒位置为反盒、带测速装置等,均须在合同中明确注出。
      3、如所需品种规格在本样本所列外,或另有其他特殊要求时,经双方协商同意后签定合同及技术协议。
