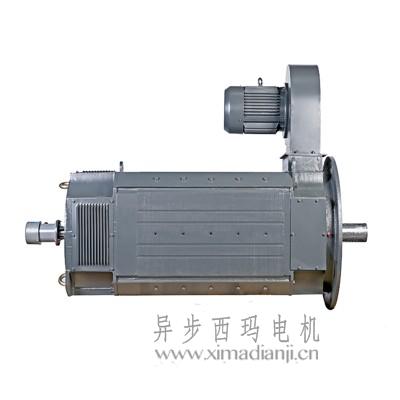

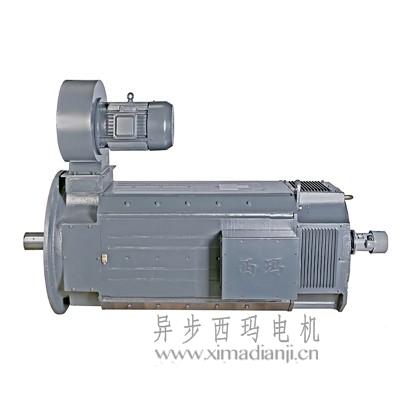

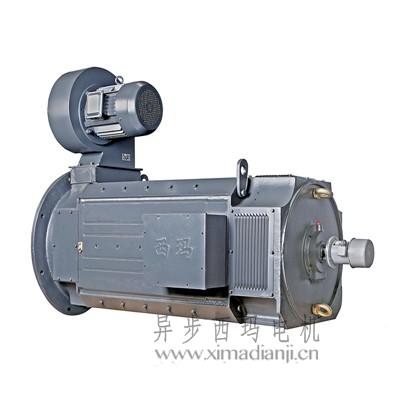

ZSN4-400-092/630KW/1500R水泥窑主传动电机

ZSN4系列水泥回转窑专用直流电机型号说明
      西玛ZSN4系列直流电机以ZSN4-280-11B为例：Z表示直流电机；SN表示水泥回转窑；N4表示第四次系列设计；280表示电机中心高（mm）；1表示电枢铁芯长度代号；1表示端盖代号；B表示带补偿绕组。
      注：315、355机座号均带补偿绕组，“B”可不加。
            数字1、2表示短、长端盖。
            铁芯长度由长到短的代号顺序为3、2、1、09、08、07。

ZSN4-400-092/630KW/1500R水泥窑主传动直流电机概述
      西玛ZSN4系列直流电机是在Z4系列直流电机的基础上，按水泥回转窑负载的工况特点开发的专用系列产品。
      ZSN4系列西玛直流电机采用八角形结构，定子空间利用率高，定子磁轭为叠片式，能承受脉动电流与较高电流变化率的工况。电机若用三相全控桥式整流电源，则可不外接平波电抗器。电机采用F级绝缘结构。使电机具有较大的容量。根据水泥回转窑的特殊工况，按电机的起动矩可达2.5倍额定转矩的要求，进行设计制造。采用管道通风的冷却方式，使电机能在粉尘转大的恶劣环境中，安全可靠的运行。

ZSN4-400-092/630KW/1500R水泥窑主传动电机性能
      1、电机在下列使用条件应能额定工作：
      1.1、海拔不超过1000m。
      1.2、进入电机的冷却介质温度不超过40℃。
      1.3、电动机为连续工作制(S1)。
      1.4、电动机电枢回路和励磁由静止整电源供电，也可用直流发电机组供电。
      1.5、对管道通风冷却的电机，其风量风压应满足下表的规定，进风口在电机非换向器侧端盖上。

      2、电机绝缘等级为F级。
      3、电动机电枢额定电压为440V，也可根据用户要求派生出400V、220V或其他电压：低电枢电压为恒转矩调速，在电枢电流连续条件下，电机最低转速可达20r／mm，此时仍能维持额定转矩，转速平稳。
      4、电动机额定励磁电压为180V，其他励磁电压也可派生。为确保励磁系统绝缘可靠，在断开励磁回路时，需在励磁绕组二端并联一个释放电阻，以防止自感电势。在励磁电压为180～220V时，其值约为7倍励磁绕组冷态电阻值。若励磁电压为320～370V，其值约为5倍。
      5、技术数据表内的效率值为额定功率、额定电压和额定转速时的效率，它包括励磁损耗，但不包括通风装置所需的功率。
      6、ZSN4-225电机不带补偿绕组，但带串励绕组。
      7、电机提供有接地标志的接线柱。
      8、本系列电机性能均符合国家标准GB755?87《旋转电机基本技术要术》及部颁标准JB6316?92《Z4系列直流电动机技术条件》，也可按国际电工委员会标准IEC34-l的要求考核。

ZSN4-400-092/630KW/1500R水泥窑主传动电机订货须知
      1、订货前请先查阅西玛电机产品样本确定所需产品的型号规格等数据，在订货合同中注明电机型号、功率、电压、转速、励磁方式、励磁电压通讯结构安装形式等数据。技术数据见表3，外形安装尺寸见图1-5。
      2、对西玛电机产品有特殊要求时，如双轴伸、出线盒位置为反盒、带测速装置等，均须在合同中明确注出。
      3、如所需品种规格在本样本所列外，或另有其他特殊要求时，经双方协商同意后签定合同及技术协议。

ZSN4-400-092/630KW/1500R水泥窑主传动电机公司简介：

陕西异步西玛电机有限公司主要产品为YE2、YE3、YE4系列节能电机；YVFE2、YVFE3、YVFE4系列率变频调速电机；YBX2、YBX3、YBX4系列隔爆型防爆电机；YBBP系列变频防爆电机；YZR、YZ、YZRE 、YZE系列起重冶金电机；YZP、YZPE系列起重冶金变频及变频电磁制动电机；YZTP、YZRDW、YTW、YZTD、YDEJ、YZEJ系列建筑机械专用电机；YBZR、YBZ、YBZP、YBZD、YBZE、YBZDE系列防爆起重电机；YBK2、YBK3、YBK4系列矿井用隔爆型防爆电机；YBE2、YBE3、YBE4系列隔爆型防爆电机；YG、YGP系列辊道及辊道变频电机；YPT、YP2、YPTE、YP2E系列变频及电磁制动变频电机；YZRW、WZ系列涡流制动电机及涡流制动器；Y、YKK、YKS、YRKK、YJTKK、YJTFKK、YVF系列高压电机；YRKS系列水冷型高压电机；YR、JR系列绕线转子矿用高、低压电机；Z2、Z4、Z系列直流电机；ZTP系列铁路机车用辅助直流电机；T、TL、TDMK系列大中型同步电机等共计45个系列，450个品种，机座号132-1120mm，功率0.5-25000kW。另外还可以根据客户需求，为客户提供各种特种非标电机、低压大功率电机、进口电机国产化等成套技术解决方案。
