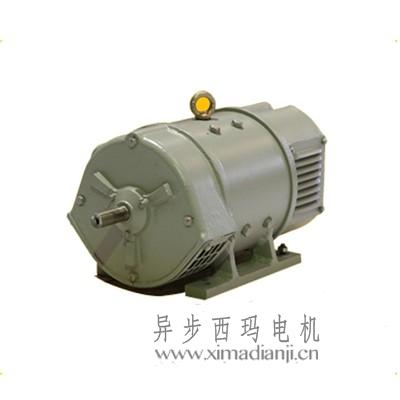

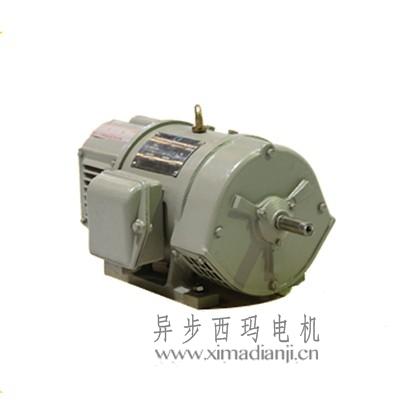

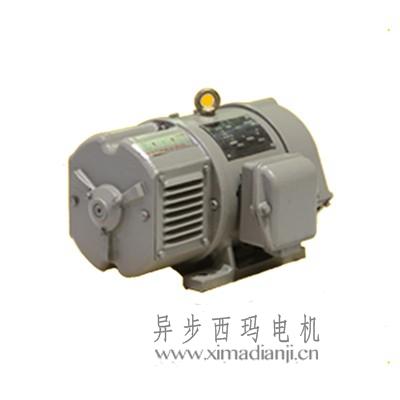

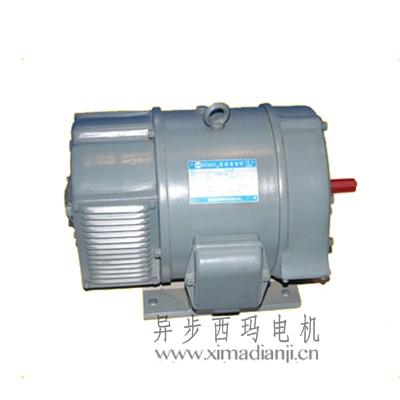

Z2系列小型直流电机

Z2系列小型直流电机

一、Z2系列直流电机概述

  1、符合标准:JB1104-68部颁标准系列小型直流电机。

  2、适用于一般正常的工作环境。电机作一般传动用,发电机作为一般直流电源用,调压发电机作蓄电池组用。

  3、励磁方式:电机为带有少量稳定绕组的并激或他激励磁。电机的他激励磁电压制成有110伏或220伏两种。电机额定电压110伏的仅有他励电压110伏一种。

  4、电机可用三角皮带、正齿轮或弹性联轴器进行传动,不使用电机轴承受轴向推力。

  5、根据使用要求可制成湿热带地区使用的具有防潮、防霉、防烟雾性能的湿热带型(TH)直流电机,应另行协议。

  6、电机基本系列为自通风电机,当降低外施电枢电压向下调速时,转矩随转速下降而相应的降低。

  7、电机为一般工业用小型直流电机,其电动机适用于恒功率调速范围不大于2:1,过载能力不大于1.5倍额定转矩的电力拖动。可使用于金属切削机床、造纸、染织、印刷、水泥等工业。发电机可作动力电源,照明或其他恒压供电。

二、Z2系列直流电机结构及安装型式

  1、电机为单向圆术形轴伸,根据用户要求。可制成双轴伸。1-6号机座号电机按概述第4条传动方式均能传递额定转矩,而7-11号机座,换向器端轴伸用联轴器传动,能传递额定转矩,用三角皮带式正齿轮传动只能传50%的额定转矩。

  2、卧式电机的出线盒位置,从轴伸端视之在机座左侧,根据用户要求,可将出线盒位置制成在机座的右侧,但必须在订货时注明。

  3、Z2系列直流电机可在正转或逆转情况下正常工作。

  4、Z2系列发电机及调压发电机的旋转方向从轴伸端视之为逆时针方向,根据使用要求亦可制成顺时针方向旋转的发电机或调压发电机,但订货时需注明。

三、Z2系列直流电机产品性能

  1、直流电机基本系列电机电枢电压为1110V;220V两种,额定转速为3000r/min,

1500r/min,1000r/min,750r/min,600r/min共和国种。技术数据见表3。

  2、直流发电机基本系列额定电压均为115V,230V两种,额定转速2850r/min,

1450r/min;960r/min共3种,技术数据见表4。

  3、直流发电机基本系列额定电压为110V/160V和220V/320V两种,额定转速为2850r/min

和1450r/min两种,技术数据见表5。

  4、除以上三种基本系列电机外还派生电枢电压180V,技术数据见表6,电枢电压440V技术数据见表7,特殊规格技术数据见表8。

  5、除以上所列的数据外,任何一个规格的电机都可派生成其他等级的电压(但不得超过该规格允许的最高电压)和相应的功率及转速,但应另行协商。

四、Z2系列直流电机产品订购说明

  西玛Z2系列小型直流电机订货须知订货时须注明电机的型号及具体规格(包括励磁方式、旋转方向、出线盒位置、是否双轴伸、结构型式等),例如Z2-62 13千瓦220伏1500转/分他激电动机,他励电压220伏,卧式机座带底脚,端盖有凸缘。

  配套的异步电动机、变阻器等附件,电刷、刷握等备件的供应,或有特殊要求(如供湿热带地区使用)和须外文说明文件者应在订货合同中注明。

  订货时须注明电机的型号及具体规格(包括励磁方式、旋转方向、出线盒位置、是否双轴伸、结构型式等),例如Z2-62 13千瓦220伏1500转/分他激电动机,他励电压220伏,卧式机座带底脚,端盖有凸缘。

  配套的异步电动机、变阻器等附件,电刷、刷握等备件的供应,或有特殊要求(如供湿热带地区使用)和须外文说明文件者应在订货合同中注明。

五、Z2系列直流电机产品技术参数

电机的基本出线方向面对传动轴(非转向器端)发电机为左出线,基本旋转方向均为面对传动端顺时针旋转。

在下列条件下,本系列电机均可连续使用:
1. 海拔不超过1000米。
2. 周围空气温度不大于40度。
