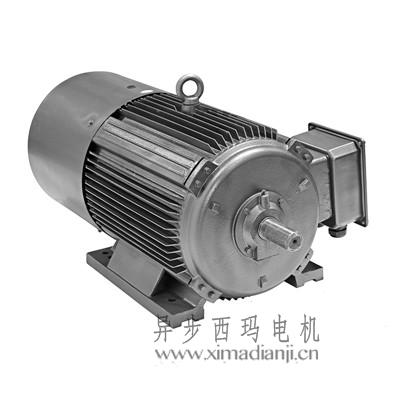

YVFE3系列超高效变频调速电机

YVFE3系列超高效变频调速电机

一、YVFE3系列超高效变频调速电机概述 :

  YVFE2/E3系列变频调速三相异步电机是为适应市场需要,在引进国外先进技术及总结本厂多年生产YJT系列变频调速电机经验的基础上而开发研制的新一代变频调速电机。

  在电磁设计方面,对定、转子槽形及绕组形式、接法等进行了调整,使其能适应变频器电源供电的状况,并且,既能保证电机在高频时的过载能力,又能在低频 时保持恒转矩输出。在结构设计方面,安装尺寸与Y系列电机相同,除长度尺寸小外,其它外形尺寸亦与Y系列电机相同,互换性强,便于用户配套使用。该系列电 机采用独立的轴流通风机强迫通风,保证电机在整个频率范围内均具有较好的冷却效果,温升不超过规定值。

  YVFE2/E3系列变频调速三相异步电机与变频装置构成的调速系统,与其它调速方式相比,节能效果显著,调速性能好,调速范围广,具有噪音低、振动小,可与 国内外各种变频器配套的特点,可广泛应用于轻工、纺织、化工、冶金、机床等行业的恒转矩、恒功率调速的场合及风机、水泵等的节能调速,有助于实现调速系统 的自动化控制。

  YVFE2/E3系列电机的4极电机符合《小型变频变压调速电机及电源技术条件》JB/T7118-93的规定,其它极数的电机符合IEC34-1的规定,也符合GB/T755的规定。

二、YVFE3系列超高效变频调速电机型号说明

  以YVFE2/E3-200L1-6为例:YVFE2/E3表示电机型号;200表示中心高(mm);L表示机座长度代号;1表示铁心长度代号;6表示电机极数。

三、YVFE3系列超高效变频调速电机使用条件

  1、海拔不超过1000m。

  2、环境空气温度随季节而变化,但不超过40℃,最低不超过-15℃。

  3、最湿月平均相对湿度为90%,同时该月月平均最低温度不高于25℃。

四、YVFE3系列超高效变频调速电机结构形式

  1、外壳防护等级为IP55。

  2、冷却方式为全封闭带轴流通风机冷却(IC416)。

  3、根据用户要求可带各种高分辨率的传感器(光电编吗器、旋转变压器及测速发电机)。

  4、根据用户要求可带电磁制动器械(通电、失电制动均可)、齿轮减速机等附件。

  5、从轴伸端视之,电机接线盒位于机座右侧,也可按用户要求位于机座左侧或顶部。

五、YVFE3系列超高效变频调速电机主要技术性能及技术参数

1、电机为连续工作制。

2、额定电压为380V,额定频率为50HZ。也可根据用户要求确定额定点的电压和频率。

3、绝缘等级为F级。

4、H80-255中心高,5-50HZ为恒转矩调速,H250-355中心高,3-50HZ为恒转矩调速,50-100HZ为恒功率调速。也可根据用户要求确定高频范围。

5、过载能力强。

6、低速性能好。

7、280及以下机座号为Y接法,315 355为△接法。

六、YVFE3系列超高效变频调速电机安装形式


七、YVFE3系列超高效变频调速电机订货须知

1、订货时请注明电机瑾、额定功率、额定电压、额定频率、高频范围(对2极电机尤为重要)、安装形式等。

2、若对电机电压等级、调速特性、绝缘等级、防护等级、安装尺寸等有特殊要求,请在订货时说明,另行商议。
