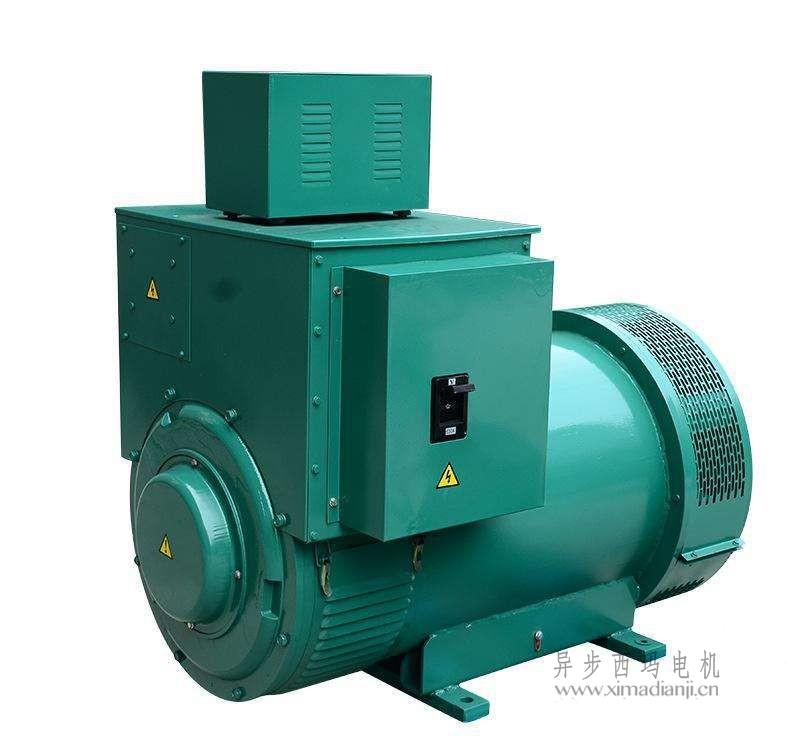

TFW大型高压相复励无刷同步发电机

TFW大型高压相复励无刷同步发电机由恒压装置(包括付绕组、电抗器、电流互感器、静止整流桥)、励磁机、旋转整流器组成其不可控励磁系统,当电压调节器KXT投入使用时不可控为可控状态,调压指标大大提高。

TFW大型高压相复励无刷同步发电机概述


    TFW大型高压相复励无刷同步发电机可由内燃机、汽轮机、水轮机等原动机组成发电机机组,可作为备用电源和常用电源直接向负载供电,也可向电网供电。


    TFW大型高压相复励无刷同步发电机由恒压装置(包括付绕组、电抗器、电流互感器、静止整流桥)、励磁机、旋转整流器组成其不可控励磁系统,当电压调节器KXT投入使用时不可控为可控状态,调压指标大大提高。


    TFW大型高压相复励无刷同步发电机,功率范围1000-14000kW;电压可制作为2400V、3150V、4160V、6300V、6600V、10500V、11000V、13800V;频率可为50Hz或60Hz;功率因数一般为0.8(滞后);性能符合国家标准GB755《旋转电机基本技术要求》的有关规定。


TFW大型高压相复励无刷同步发电机产品型号及含义



TFW大型高压相复励无刷同步发电机结构简介


   TFW大型高压相复励无刷同步发电机为卧式安装,单轴伸,采用带底座式轴承,励磁极在座式轴承外侧,冷却方法可根据用户要求制成关闭、半管道、管道通风密闭循环,旋转方向从轴伸看顺时针方向旋转,防护等级为IP21、IP23。


   机座:用钢板焊接成整体结构,轴承座分别固定于钢板焊接成的底板上。


   定子铁芯:用0.5mm厚的硅钢扇形片叠压而成,扇形片两面涂有绝缘漆,定子铁芯用拉紧螺杆或鸽尾固定在机座上。


   定子线圈:线圈为双层叠绕式,采用B级或F级绝缘。


   磁极:由薄钢板冲制冲片叠压而成,磁极铁心外套以磁极线圈,整体磁极装在磁极座上。


   磁极线圈:由扁铜线绕制而成,用B级或F级绝缘处理


   轴承:由铸铁的轴承座和浇有轴承合金的轴瓦等组成,润滑方式为油环自润滑或外加油路系统的复合润滑。


   励磁机:励磁机为转极式,主机转子、励磁转子、旋转整流器同轴旋转,励磁机定子机座和主机机座把在同一底板上,放在轴承座外侧。


TFW大型高压相复励无刷同步发电机技术数据


TFW大型高压相复励无刷同步发电机成套供应范围

本系列发电机成套供应主机、底板、轴承恒压装置、自动电压调节器、备件、随机文件等。


TFW大型高压相复励无刷同步发电机订货须知


用户在订货时必须说明发电机型号、功率、电压、转速等。
