YKK系列6KV高压电机

YKK系列6KV高压电机

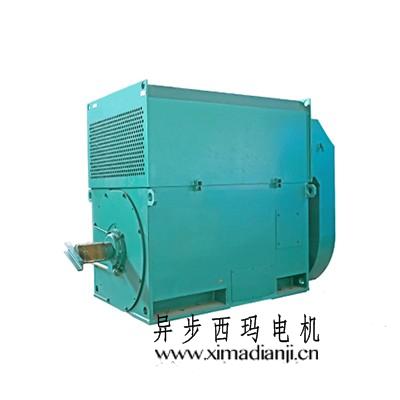

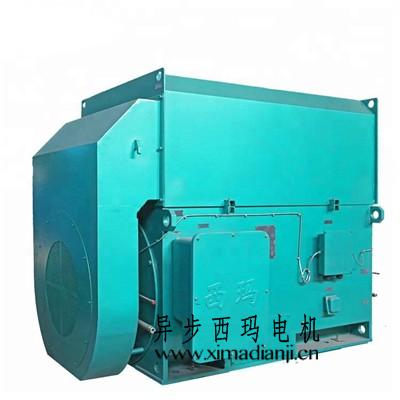

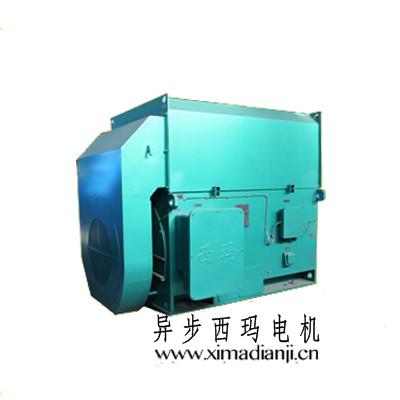

YKK系列高压三相异步电动机为封闭带空—空冷却的鼠笼型转子异步电动机，结构合理，工艺先进，具有高效节能，噪音低，振动小，行动可靠，安装维修方便等优点。    该高压电机采用箱式结构，机座采用钢板焊接而成，重量轻，钢度强，电动机顶部安装封闭式空空冷却器，拆装方便，便于电机的安装和修理。定子采用压装结构，定子绕组采用F级绝缘材料，端部有可靠的固定绑扎，在制造过程中经过多次匝间脉冲电压试验及对地耐压试验，并采用引进国外先进真空压力浸漆无溶剂漆工艺(VPI)处理，因此，电机的绝缘性能优良可靠，机械强度好，防潮性能强。鼠笼转子采用先进可靠的铸铝工艺制造而成。轴承有两种形式，一种是球轴承，一种是圆柱滚柱轴承，依电机功率大小转速而定。基本防护等级为IP54，也可按订货要求提供IP55等级的电机。     该系列电动机的功率等级，安装尺寸，电气性能均符合国家标准GB755-2000 <<旋转电机额定和性能>>， 机械行业标准JB/T10315.2及相关IEC60034-1标准，同时可定制俄罗斯GOST标准系列及美国NEMA标准 。电动机的基本安装方式为卧式带底角(IMB3)，也可定制IMV1 IMB35等安装方式 工作制为连续工作制（S1）。目前该产品能耗低 运行稳定 ，得到市场客户广泛认可。

产品主要参数说明：

品牌 ：西玛/SIMO

结构形式：鼠笼型，箱体结构

机座中心高

355-1120MM

电压范围

3kV, 6kV, 10kV, 11kV, 可定制

功率范围

160KW--12000kW

电机极数

2P, 4P, 6P, 8P, 10P, 12P 16P

电机转速

375RPM-3000RPM

额定频率

50HZ (可设计成变频）

安装方式

IMB3, IMB35, IMV1

轴承品牌

SKF, FAG或ZWZ品牌

轴承型号

根据电机规格计算型号（请与销售确认）

额定电流

与销售确认

电机效率

与销售确认

电机功率因素

与销售确认

电机扭矩

额定功率*9550/转速

防护等级

IP44, IP54, IP55等

绝缘等级

F级，H级

温升等级

B级考核

冷却方式

IC611，IC616

机座材料

钢板焊接（Q235）

润滑脂牌号

3号锂基脂或润滑油

润滑油品牌推荐

美孚，壳牌，长城

绝缘漆及绝缘材料品牌

太湖，巨峰等

接线盒材质

金属（大小可定制）

出线位置

轴伸端视之，右出线（可定制左出线）

出线盒个数

2-3个

电缆尺寸

根据电流大小或根据客户要求定制

定子轴承测温装置

PT100(定子6个，轴承2个）

空间加热器

标配

生产周期

45个工作日

质保期

12个月
