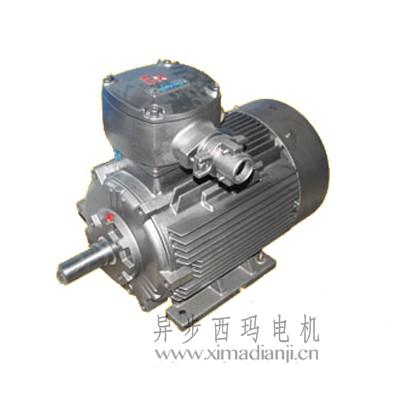

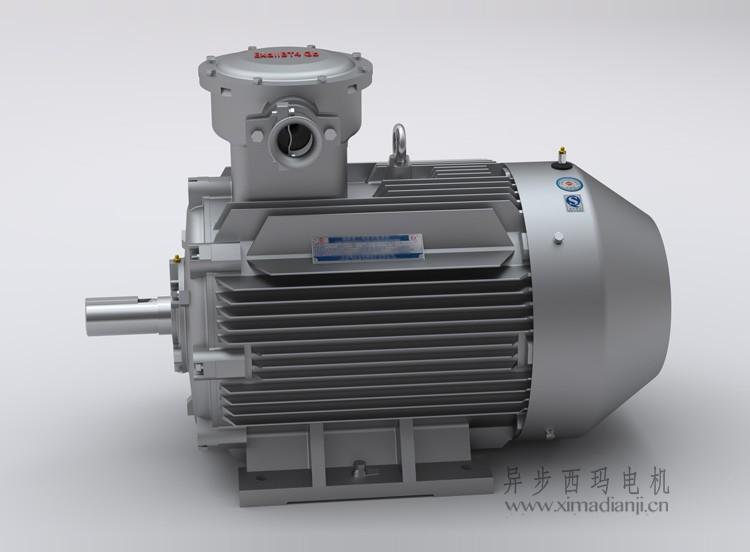

YBX4系列超高效率隔爆型防爆电机

YBX4系列超高效率隔爆型防爆电机打破传统低压电机设计方法，采用精细化设计理念，重新对电机的电磁和结构进行设计调整，并具体针对各种损耗，采用先进的设计、工艺及制造手段进行控制，以便保证效率。

名称：YBX4系列超高效率隔爆型防爆电机
中心高：H80～H355
功率范围：0.18kW ～315KW
极数：2P～8P
额定电压：220V、230V、240V、380V、400V、415V、660V、690V、720V、220V/380V、230V/400V、240V/415V、380V/660V、400V/690V、415V/720V。
额定频率：50Hz。
热分级：155级、180级。
防护等级：IP55。
安装方式：IMB3、IMB5、IMB6、IMB7、IMB8、IMB14、IMB34、IMB35、IMV1、IMV3、
IMV5、IMV6、IMV15、IMV18、IMV36。
冷却方式：IC411。
防爆标志：ExdⅠ、ExdⅡAT4、ExdⅡBT4、ExdⅡCT4。
特点：效率指标满足国家标准GB18613-2012中的1级能效，同时满足IEC60034-30中IE4效率标准。
用途：使用在爆炸性气体环境中，用于拖动风机、压缩机、水泵及其它通用机械设备，广泛应用于石油、化工、钢铁、煤炭等行业。
简介：我公司销售的YBX4系列超高效率电动机，是满足国家标准GB18613-2012《中小型三相异步电动机能效限定值及能效等级》中的1级能效，并达到国际标准IEC60034-30-1中IE4（50Hz）效率等级的超高效电机，是国际目前低压系列电机已实施的最高能效标准。并且在国内首家取得了H80-H355全系列的节能认证、能效标识、防爆合格证等，在行业内处于比较高的地位。此系列电机具有体积小、重量轻、低噪音、高效节能、结构简单、性能稳定、可靠性好等优点，尤其在高效节能方面更是尤为突出，效率较IE3能效等级同比增加1.26%。
YBX4系列电机打破传统低压电机设计方法，采用精细化设计理念，重新对电机的电磁和结构进行设计调整，并具体针对各种损耗，采用先进的设计、工艺及制造手段进行控制，以便保证效率。其所节约的能源是相当惊人的，它的研制成功将引领同行业科技的进步，带动同行业及相关企业、乃至国家经济的发展。相信我们的超高效产品将给您带来更多的实用性、经济性，也将为您的企业带来更高的效益。

电机优势
该系列电机性能优良、使用安全可靠、振动噪音比同类产品低，符合环保要求。

应用领域
适用于具有爆炸性环境的1区、2区危险区域。可应用在石油化工、煤矿、矿山、港口、电厂、机械工业等不同行业，用于驱动各种通用机械，如风机、压缩机、给水泵、破碎机、卷扬机、离
心机、切削机床、运输机械等，是最理想的驱动设备.

YBX4系列防爆电机详情参数表
电压：380V		频率：50Hz
电机型号	额定功率 (kW)	额定电流（A）	额定转速（r/min）	效率% (η%)	功率因数 (cosφ)	额定转矩 N.m	堵转转矩额定转矩 Tst TN	堵转电流额定电流 Ist TN	最大转矩额定转矩 Tmax TN	噪声 db(A)	重量（kg）
同步转速3000r/min
YBX4-80M1-2	0.75	1.7	2875	80.7	0.83	2.5	2.3	6.8	2.3	67	32
YBX4-80M2-2	1.1	2.4	2875	82.7	0.83	3.7	2.3	7.3	2.3	67	33
YBX4-90S-2	1.5	3.2	2890	84.2	0.84	5.0	2.3	7.6	2.3	72	39
YBX4-90L-2	2.2	4.6	2890	85.9	0.85	7.3	2.3	7.8	2.3	72	46
YBX4-100L-2	3	6.0	2891	87.1	0.87	9.9	2.3	8.1	2.3	76	57
YBX4-112M-2	4	7.8	2914	88.1	0.88	13.1	2.3	8.3	2.3	77	68
YBX4-132S1-2	5.5	10.6	2937	89.2	0.88	17.9	2.2	8.0	2.3	80	87
YBX4-132S2-2	7.5	14.2	2940	90.1	0.89	24.4	2.2	7.8	2.3	80	93
YBX4-160M1-2	11	20.6	2930	91.2	0.89	35.9	2.2	7.9	2.3	86	136
YBX4-160M2-2	15	27.9	2930	91.9	0.89	48.9	2.2	8.0	2.3	86	144
YBX4-160L-2	18.5	34.4	2937	92.4	0.89	60.2	2.2	8.1	2.3	86	155
YBX4-180M-2	22	40.5	2940	92.7	0.89	71.5	2.2	8.2	2.3	89	241
YBX4-200L1-2	30	54.9	2950	93.3	0.89	97.1	2.2	7.5	2.3	92	275
YBX4-200L2-2	37	67.4	2950	93.7	0.89	119.8	2.2	7.5	2.3	92	300
YBX4-225M-2	45	81.7	2960	94.0	0.89	145.2	2.2	7.6	2.3	92	420
YBX4-250M-2	55	99.6	2965	94.3	0.89	177.2	2.2	7.6	2.3	93	477
YBX4-280S-2	75	135.2	2970	94.7	0.89	241.2	2.0	6.9	2.3	94	640
YBX4-280M-2	90	161.7	2970	95.0	0.89	289.4	2.0	7.0	2.3	94	697
YBX4-315S-2	110	195.1	2975	95.2	0.90	353.1	2.0	7.1	2.2	96	1060
YBX4-315M-2	132	233.6	2975	95.4	0.90	423.7	2.0	7.1	2.2	96	1120
YBX4-315L1-2	160	279.4	2975	95.6	0.91	513.6	2.0	7.1	2.2	99	1290
YBX4-315L2-2	200	348.6	2975	95.8	0.91	642.0	2.0	7.1	2.2	99	1430
YBX4-355M-2	250	435.7	2980	95.8	0.91	801.2	2.0	7.1	2.2	103	1749
YBX4-355L-2	315	549.0	2980	95.8	0.91	1009.5	2.0	7.1	2.2	103	2060
同步转速1500r/min
YBX4-80M1-4	0.55	1.4	1400	80.7	0.75	3.8	2.3	6.3	2.3	58	31
YBX4-80M2-4	0.75	1.8	1400	82.5	0.75	5.1	2.3	6.5	2.3	58	32
YBX4-90S-4	1.1	2.6	1440	84.1	0.75	7.3	2.3	6.6	2.3	61	43
YBX4-90L-4	1.5	3.6	1445	85.3	0.75	9.9	2.3	6.9	2.3	61	47
YBX4-100L1-4	2.2	4.8	1440	86.7	0.81	14.6	2.3	7.5	2.3	64	56
YBX4-100L2-4	3	6.3	1440	87.7	0.82	19.9	2.3	7.6	2.3	64	62
YBX4-112M-4	4	8.4	1445	88.6	0.82	26.4	2.3	7.7	2.3	65	74
YBX4-132S-4	5.5	11.4	1455	89.6	0.82	36.1	2.0	7.5	2.3	71	93
YBX4-132M-4	7.5	15.2	1455	90.4	0.83	49.2	2.0	7.4	2.3	71	105
YBX4-160M-4	11	21.5	1460	91.4	0.85	72.0	2.2	7.5	2.3	75	141
YBX4-160L-4	15	28.8	1460	92.1	0.86	98.1	2.2	7.5	2.3	75	153
YBX4-180M-4	18.5	35.3	1470	92.6	0.86	120.2	2.2	7.7	2.3	76	235
YBX4-180L-4	22	41.8	1470	93.0	0.86	142.9	2.2	7.8	2.3	76	255
YBX4-200L-4	30	56.6	1470	93.6	0.86	194.9	2.2	7.2	2.3	79	285
YBX4-225S-4	37	69.6	1480	93.9	0.86	238.8	2.2	7.3	2.3	81	360
YBX4-225M-4	45	84.4	1480	94.2	0.86	290.4	2.2	7.4	2.3	81	390
YBX4-250M-4	55	102.7	1480	94.6	0.86	354.9	2.2	7.4	2.3	83	490
YBX4-280S-4	75	136.3	1480	95.0	0.88	484.0	2.2	6.7	2.3	86	718
YBX4-280M-4	90	163.2	1480	95.2	0.88	580.7	2.2	6.9	2.3	86	816
YBX4-315S-4	110	199.1	1485	95.4	0.88	707.4	2.2	6.9	2.2	93	1050
YBX4-315M-4	132	238.4	1485	95.6	0.88	848.9	2.2	6.9	2.2	93	1210
YBX4-315L1-4	160	285.1	1485	95.8	0.89	1029.0	2.2	6.9	2.2	97	1290
YBX4-315L2-4	200	355.7	1485	96.0	0.89	1286.2	2.2	6.9	2.2	97	1400
YBX4-355M-4	250	439.6	1490	96.0	0.90	1602.3	2.2	6.9	2.2	101	1805
YBX4-355L-4	315	553.9	1490	96.0	0.90	2019.0	2.2	6.9	2.2	101	2130
同步转速1000r/min
YBX4-90S-6	0.75	2.0	934	78.9	0.72	7.7	2.1	5.8	2.0	57	42
YBX4-90L-6	1.1	2.8	945	81.0	0.73	11.1	2.1	5.9	2.0	57	44
YBX4-100L-6	1.5	3.7	945	82.5	0.74	15.2	2.1	6.0	2.0	61	49
YBX4-112M-6	2.2	5.4	960	84.3	0.74	21.9	2.1	6.0	2.0	65	69
YBX4-132S-6	3	7.2	964	85.6	0.74	29.7	2.0	6.2	2.0	69	83
YBX4-132M1-6	4	9.5	965	86.8	0.74	39.6	2.0	6.8	2.0	69	91
YBX4-132M2-6	5.5	12.7	965	88.0	0.75	54.4	2.0	7.1	2.0	69	99
