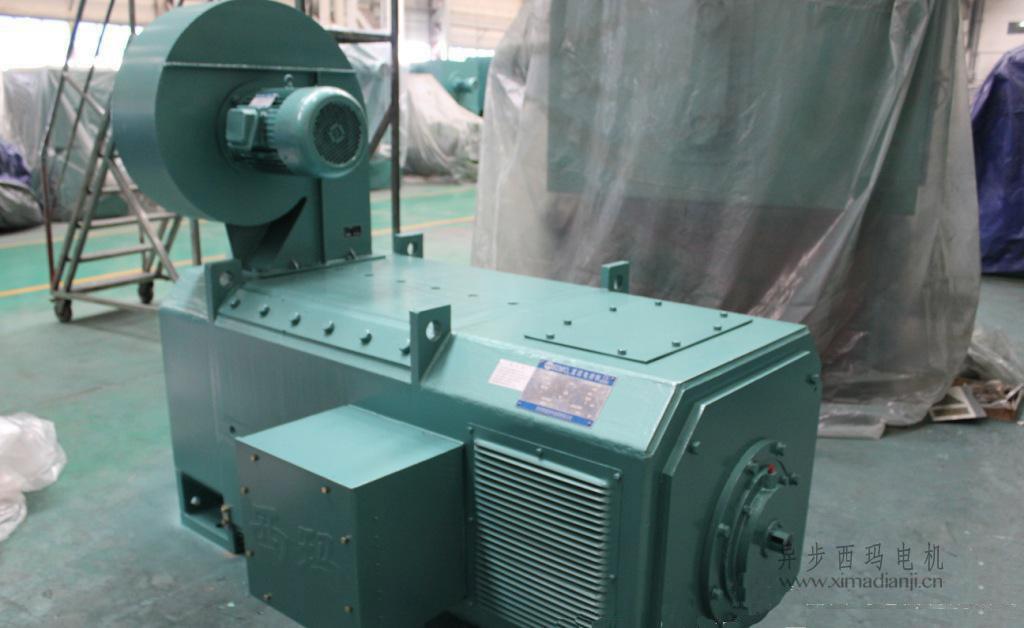

ZFQZ-315-22 230KW 220V 705RPM 有刷有刷直流电动机 230 kw 220V 705 rpm

ZFQZ系列直流电动机

功率：30kw - 600KW

电压：正常400V、440V、660V

速度：额定速度参考

防护等级：IP21S

冷却方式：IC06

绝缘等级：F

职责：S1

包装：出口木箱

付款方式：提前 30%，即期 T/T 或 L/C 余额

ZFQZ-315-22 230KW 220V 705r/min IC06 IP21S F绝缘

产品描述

ZFQZ系列直流电动机是在Z4系列和ZZJ-800系列直流电动机的基础上发展起来的。电机转动惯量分别是ZZJ-800和ZZJ-900系列电机的45%和65%。电机适用于恶劣工作环境下的正反转和高频启停。马达很好——过载。最大旋转力矩和启动力矩分别为ZZJ-800系列电动机力矩的112%和117%。电机重量分别是ZZJ-800系列直流电机的65%。除安装孔轴向距离（尺寸B）外，电机功率等级符合国际标准。带底板电动机的安装尺寸可与ZZJ-800、ZZJ-900系列直流电动机尺寸相符。还，电机的轴伸尺寸可与客户协商定制为ZZJ-800系列电机相应尺寸。因此ZFQZ系列直流电动机可替代ZZJ-800系列电动机。

电气性能

1  、电机额定电压有220V和440V两种。可根据客户要求生产其他电压的电机。

2  、电动机的励磁方式为他励。标准激励电压为180V。可根据客户要求生产其他电压的电机。

3  、电机在基本转速下运行可达到技术数据规定的最大转动力矩

4  、对于额定电压220V的电机，通过提高外加电压，转速可达额定转速的2倍。此时，允许的最大值。转动力矩为额定转动力矩的1.8倍。

5  、对于额定电压220V的电机，最大。电机在技术数据表规定的低强磁旋转条件下运行时，转矩为额定转矩的0.6倍。

6  、电机电流变化率可达额定电流变化率的200-250倍。

7  、电机出线盒的标准位置，从驱动端看，在机座板的右侧。如果需要，它可以安装在机器底板的左侧。如果是这样，则应在订单中说明此要求。

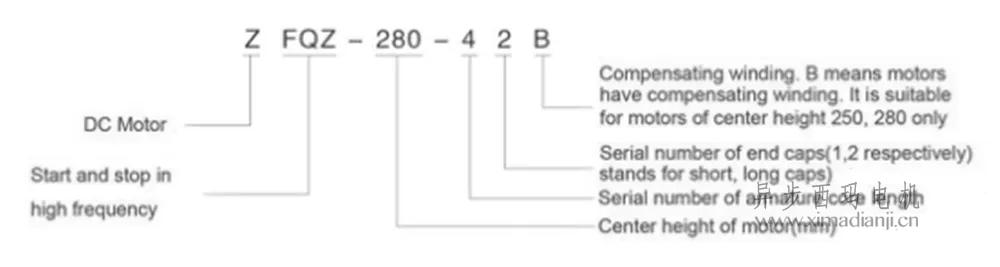

类型的含义

结构

1  、电机底板为八角薄钢板结构。因此，它具有定子室利用率高、内部结构紧凑、转动惯量小、重量轻、适用于可控硅供电等优点。

2  、所有电机均带有补偿绕组，使电机具有良好的换向和过载能力。

3  、电机绝缘等级为F级。电机的绝缘由 VPI 处理。绕组具有良好的绝缘性和机械强度。

4  、换向片为立板式整体结构。立板与电枢线圈的连接采用TIG。

5  、电枢铁芯采用斜槽结构，可减少振动和噪音。

6  、电机采用滚动轴承、注油不停机结构。

电机采用连续工作制。其他工作系统可按表1换算技术数据表中的数据。

          工作系统过载增加

                S2-30min 107%

                S2-60min 100%

                 S3-40% 120%

                 S3-60% 110%

表2
所有电机的冷却方式均为分冷强制风冷方式。这意味着电机配备径向骑式风机、管道通风冷却器或空气/水冷却器。防护等级与冷却方式的对应关系如表2所示。冷却器的通风量、通风压力和风机功率如表3所示。空气/循环风机功率和冷却水排放量水冷却器如表 4 所示。

径向骑乘式鼓风机冷却防护等级冷却

       径向鼓风机冷却骑 IP21S IC06

                单管风 IP23S IC17

                       双航空 IP44 IC37

             带空气/水冷却器 IP44 ICW86W
表 3

    机架 风力 ( m³ /h) HIP (Pa) 电机功率 (kw) 重量 (kg)

 ZFQZ-250 3000 1400 3.0 70

 ZFQZ-280 4000 1600 4.0 80

 ZFQZ-315 4860 1600 5.5 90

 ZFQZ-355 5200 1600 5.5 120

 ZFQZ-400 7200 1800 5.5 180

 ZFQZ-450 9000 1800 7.5 250

表4注：风机电机为380V三相次级

     冷却器类型 风扇电机 (kw) 冷却水流量 ( m³ /h) 重量 (kg)

       KSL-250 4.0 11 400

       KSL-280 5.5 12 500

       KSL-315 5.5 13 600

       KSL-355 7.5 15 750

       KSL-400 7.5 18 850

       KSL-450 11 19.5 950

订货须知

根据客户的要求，该系列直流电动机可与技术发电机、超速保护装置、加热器、温度检测和限制元件等一起提供。
