ZKSL-315-22 225KW 400V/440V西玛空水冷直流电机

品牌：西玛电机     产品类型：有刷直流电动机     额定功率：225KW

额定电压：160V/400V/440V             额定转速：680RPM

产品认证：CCC/ISO9001

应用范围：

化工、机械、水电等科技领域。

冷却方式：ICW37A86

防护等级：IP54

绝缘等级： F

型号：ZKSL-315-22

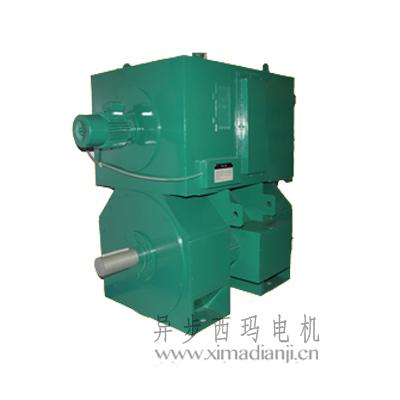

上图为ZKSL-315-22 225KW 400V/440V西玛空水冷直流电机示意图

一、ZKSL-315-22 225KW 400V/440V西玛空水冷直流电机产品概述：
ZKSL系列直流电动机：中心高100～450mm是我厂新开发的中型直流电动机。本系列电动机可广泛应用于冶金工业轧机、金属切削机床、造纸、染织、印刷、水泥、塑料挤出机械等各类工业部门。
ZKSL系列直流电动机比Z4系列具有更大的优越性，它不仅可用直流机组电源供电，更适用于静止整流电源供电。而且转动惯量小，具有较好的动态性能，并能承受较高的负载变化率，特别适用于需要平滑调速、效率高、自动稳速、反应灵敏的控制系统，具有当今国际先进水平。

电动机的定额为连续工作连续定额，在海拔不超过1000m、环境空气温度不超过40℃的地区，电动机能按技术数据表中的数据额定运行。本系列电动机采用F级绝缘。
ZKSL系列直流电动机的功率范围由1.5kW至840kW，额定转速有3000、1500、1000、750、600、500、400、300、200r／min共九种，励磁方式为他励，励磁电压为180V，除上述规定的等级外，根据具体情况和用户的需要，可派生出其他的功率、电枢电压、转速及励磁电压值。
额定电压为160V的电动机，在单相桥式整流器供电的情况下，一般需带电抗器工作，外接电抗器的电感数值在电动机铭牌上注明。额定电压440V的电动机，均不需外接电抗器。
本系列电动机性能不仅符合国标GB／T755《旋转电机基本技术要求》，也基本符合德国VDE0530标准。
型号含义：ZKSL-280-11B，Z表示直流电动机，4表示4系列，280表示电机中心高（mm）， 个1表示铁心长度序号，第二个1表示前端盖序号，1为短端盖，2为长端盖，B表示有补偿绕组。
注：就ZKSL-112／2-1型号而言，“／”后面 位数字代表极数，第二位数字代表铁心长度序号。

ZKSL-315-22 225KW 400V/440V西玛空水冷直流电机一般不带串励绕组，适用于需要正、反转的自动控制技术中。根据用户需要也可以制成带串励绕组。中心高100～280mm的电动机无补偿绕组，但中心高250mm、280mm的电动机根据具体情况和需要可以制成带补偿绕组，中心高315～450mm的电动机带有补偿绕组。
中心高500～710mm的电动机外形安装尺寸及技术要求均符合IEC国际标准，电机的机械尺寸公差符合ISO国际标准。
(2)冷却方式和结构、安装形式
IC06：自带鼓风机的外通风；
ICl7：冷却空气进口为管道，出口为百叶窗排风；
IC37：即冷却空气进出口均为管道；
IC611：全封闭带空气/空气冷却器；
ICW37A86：全封闭带空气/水冷却器。
并有多种派生形式，如自通风型、带轴向风机型、封闭型、空／空冷却器型等。各机座号电动机所需冷却风量、风压、及风机电动机功率等数据见表1。整个系列电机的外壳基本防护等级为IP21S
本系列电动机的安装形式符合GB／T997《电机结构安装型式及代号》的规定，电动机的安装尺寸除底脚孔轴向距离（B尺寸）外，其余尺寸均符合IEC标准。
电动机出线盒位置从传动端(非换向器端)视之在机座的右侧(即正盒)，如果用户要求出线盒置于机座的另一侧，订货时注明反盒。电动机基本出轴为单轴伸，面对出线盒(正盒)出轴方向为左出轴。如用户需要也可以制成双轴伸。转轴的基本旋转方向从换向器端视之为逆时针旋转。电动机的传动方式为弹性联轴器联接，也可以用于一定径向力的传动方式(皮带或齿轮传动)。
（3）．ZKSL-315-22 225KW 400V/440V西玛空水冷直流电机电动机的附件
根据用户的需要电动机可以设计成能附装测速发电机、脉冲发生器、离心开关以及制动器等的结构形式，具体要求可以与本厂协商。
