Z4-355-11 280KW/200KW 440V B3 IP21S西玛直流电机现货

  一、Z4-355-11 280KW/200KW 440V B3 IP21S西玛直流电机产品概述:


  Z4系列DC电机:中心高度100 ~ 355毫米,是中华人民共和国机械工业标准JB/JB/T6316-92《Z4系列直流电动机技术条件》]中规定的小型DC电机标准系列。400 ~ 450毫米的中心高度是标准系列之外的扩展Z4 DC电机。中心高度500 ~ 710毫米是我厂新开发的中型DC电机。该系列电机可广泛应用于冶金行业的轧机、金属切割机、造纸、印染、印刷、水泥、塑料挤出机械等行业。


  Z4系列DC电机比Z2和Z3系列更有优势。它不仅可以从DC装置供电,还可以从静态整流器供电。此外,它具有小的转动惯量,良好的动态性能,并能承受高负荷变化率。特别适用于需要平滑变频调速、高效率、自动稳速和灵敏响应的控制系统,具有当今世界先进水平。


  电动机的定额是连续运行和连续定额。在海拔不超过1000米、环境空气温度不超过40的区域,电机可以按照技术数据表中的额定数据运行。该系列电机采用F级绝缘。


  Z4系列DC电机的功率范围为1.5千瓦至840千瓦,额定转速为3000、1500、1000、750、600、500、400、300、200转/分钟。励磁模式是单独励磁的,励磁电压为180伏。除了上述规定的电平外,还可以根据具体情况和用户需要得出其他功率、电枢电压、转速和励磁电压值。

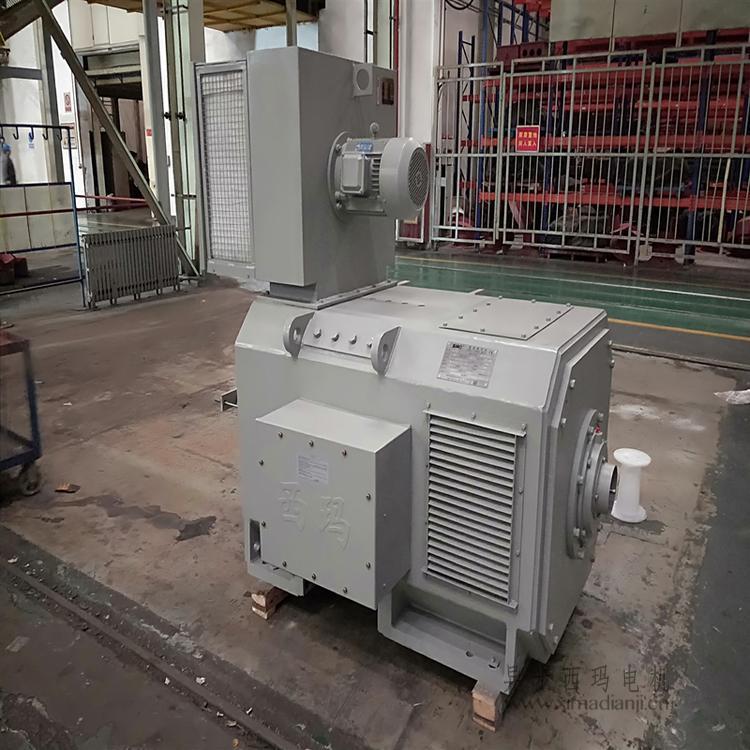

Z4-355-11 280KW/200KW 440V B3 IP21S西玛直流电机实拍图

  对于额定电压为160伏的电机,在单相桥式整流电源的情况下,一般要求与电抗器配合工作。外部电抗器的电感值显示在电机铭牌上。额定电压为440伏的电机不需要外部电抗器。


  该系列电机的性能不仅符合国家标准GB/t755 [0x9a8b],而且基本符合德国标准VDE0530。


  型号含义:Z4-280-11B,Z表示DC电机,4表示4系列,280表示电动机中心高度(mm),* * * 1表示铁芯长度号,第二个1表示前端盖号,1表示短端盖,2表示长端盖,B表示补偿绕组。


  注:对于Z4-112/2-1型号,“/”后的* * *数字代表极数,第二个数字代表铁芯长度的序列号。


  二。Z4-355-11 280KW/200KW 440V B3 IP21S西玛直流电机结构简介:


  (1)基本结构


  Z4系列DC电机采用八边形全叠片结构,不仅空间利用率高,还能承受静态整流器供电时的脉动电流和负载电流的快速变化。Z4系列DC电机一般没有串联绕组,适用于要求正反转的自动控制技术。也可根据用户要求制成系列绕组。中心高度为100 ~ 280毫米的电机没有补偿绕组,但中心高度为250毫米和280毫米的电机可根据具体情况和需要制作补偿绕组,中心高度为315 ~ 450毫米的电机有补偿绕组。
