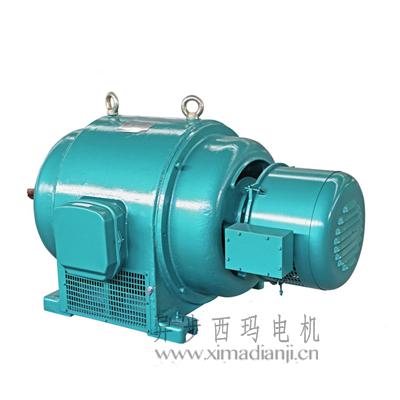

JR126-10 90KW 380V 破碎机球磨机用绕线型电机

一、JS、JR系列概述

　　J系列中型电机可驱动各种不同的机械，如通风机、压缩机、水泵、破碎机、球磨机、要削机床、运输机械及其他设备，可供煤矿、机械工业、发电厂及各种工矿企业中作原动机用。

　　JS系列为鼠笼转子三相异步电机。

　　JR系列为绕线转子三相异步电机。

　　JS系列电机符合部颁机准JB563-64技术条件的规定。

　　JR系列电机符合部颁机准JB564-64技术条件的规定。

　　本系列电机为防护式。根据用户需要也可制成管道通风式。

　　防护式电机应装置在海拔高度不超过1KM，周围空气温度不高于+40℃，不低于0℃，空气清洁，无酸、碱等腐蚀性气体的室内。电机不允许在含有爆炸性气体或尘埃较多的环境中工作。

　　当电机周围空气的温度超过上述规定或空气不清洁时，应采用管道通用方式。此时，通入电机两端的冷却空气温度应为0℃——40℃并且应保证管道和电机内部的空气压力高于周围空气的压力，必要时应加装鼓风机、滤尘器等。

　　JS系列鼠笼型电机允许全电压直接起动。最初起动转矩和最初起动电流数值分别与额定值之比，如表3所示。如用户的电网不允许全电压直接起动时，可以采用降低电压起动。但此时起动转矩将与起动电压成平方关系降低。

　　JR系列电机在起动时必须预先在转子回路内接入起动变阻器。不允许将转子绕组直接短接起动。

二、结构简述

　　电机的其本安装型式机座带底脚卧式安装，所有型号的电机都可采用联轴器与被驱动机械联接。电机采用两侧对称的径向通风系统，冷却空气自两侧端盖的进风口进入，一部分经过电机转子上的风扇或风叶片吹过定子线圈的端接部分，另一部分空气经过转子铁心中的径向通风槽，然后由机座侧面的出风口逸出。

　　管道通风式电机的通风系统与上述相同。

　　电机的轴承采用滚动轴承。所用的轴承牌号见表1，轴承润滑脂牌号为锂基润滑脂ZL-3。

从电机的轴伸端看，出线盒在机座的右侧。

JS系列电机可以根据用户的要求制成双轴伸，其中任一个轴伸均可用以传达电机的额定功率（球轴承端只能用于联轴器传动）。

JR系列电机在降低转矩的条件下，允许长期减速运转。此进，允许输出的功率和转矩与转速的对应关系应符合表2的规定。

如果电机的负载转矩（驱动鼓风机、水泵等时）和转速成平方关系下降时，电机允许在低转速下长期运转。

三、型号含义

　　如：JS115-6表示鼠笼转子异步电机，11号机座，铁心长度为5号，6极。

　　JR115-6表示绕线型转子异步电机，11号机座，铁心长度为5号，6极。

　　JR系列电机分有电刷提升和短路装置和无电刷提升和短路装置两种。

售后服务：
　　本产品按国家相关标准生产，质保期为一年。质保期内，若产生质量问题，接到用户通知后，立即做出如何处理的明确答复；需要派服务人员时，500公里以内，24小时到达现场，500—1000公里内，48小时到达现场，1000公里以上，56小时到达现场（除不可抗拒因素外）

订货须知：
　　建议在拍时备注以下信息：
　　安装方式：IMB3（卧式、水平安装）、 IMB5（立式）、IMB35（立卧两用）等
　　额定电压：低压电机：380V、660V、380V/660V、等
               　　高压电机：6000V；10000V等
　　额定频率：常用为50HZ、
　　防护等级：IP44;IP54;IP55；

交货日期：
　　西安泰富西玛电机，因产品结构不同，低压2P-200kw、4P—315KW、6—200kw以下电机均有现货。其他低压电机订货周期最快要30天，高压电机最快要40天，订货时，另附电机合同，以订金到账为合同生效，交货前付清余款，全款到发货。
